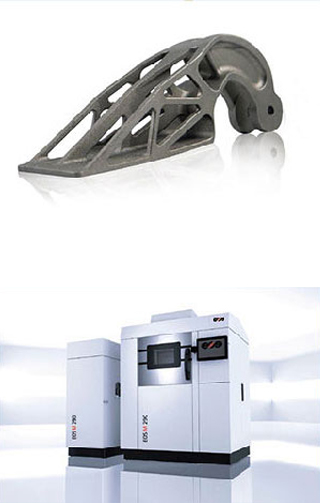

EOS M290
综述:
EOS M系列金属粉末烧结系统是采用直接金属激光烧结(DMLS)技术,利用红外激光器对各种金属材料,如模具钢、钛合金、铝合金以及CoCrMo合金、铁镍合金等粉末材料直接烧结成型。利用EOS M系列金属粉末烧结系统制造模具,可以实现非常复杂的热流道设计,从而能够很好地提升模具使用性能和产品品质。


EOS M290设备特点

材料性能优越,可以直接加工模具部件、原型件以及最终产品,产品性能近似锻件性能;
可直接烧结金属零件、注塑模具、压铸模具、拉伸模具,无需渗铜工艺;
不受形状和结构的限制,无需任何模具;
适合制作细节要求较高的工件,成型工件有非常好的精度和强度;

非常适合烧结铝、镁及锌产品的压铸模具;


应用领域

产品外观设计认证,高精度模具快速制作;
精密金属部件的直接制造,模型论证试验,防火部件直接制造,夹具等;
人体植入物,牙齿,头盖骨修复,假肢等,医疗器械研发等;
新产品开发,样件验证;
文化、创意、服饰、家居用品等领域的创意设计与展示等;


技术规格

最大成型尺寸:250mmx250mmx325mm
激光器类型: 镱光纤(Yb-fibre)激光器;200W或400W(可选)
精密光学部件: 平场聚集透镜;高速扫描仪
激光发射器类型:F-theat-Lens
扫描速度: 最高可达7.0m/s
氨气发生器: 集成
压缩空气供应: 7000hPa;20m³/h(102psi;706ft³/h)
氩气供应: 4000hPa;100l/min(58psi;3.5ft³/min)

设备名称

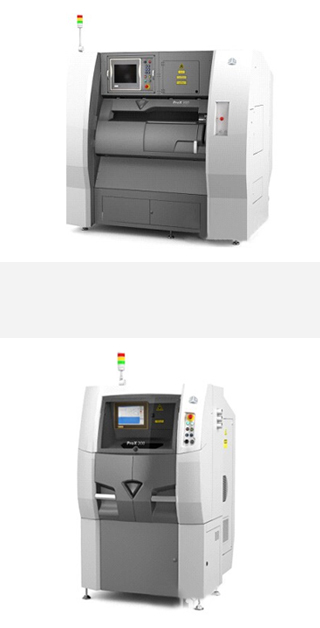

ProXTM 300

成型尺寸

250×250×330mm

打印层厚

10μm-100μm可调 预设30、40、50μm

典型精度

整体尺寸的±0.1-0.2% 最小值±50μm

最小成型细节

X轴100μm Y轴100μm Z轴20μm

最小壁厚

150μm

激光功率/类型

500w/光纤激光器

设备重量

5000kg

打印材料

钴铬合金CoCr  不锈钢 17-4PH  马氏体模具钢  铝合金AlSi12

综述:
3D Systems是3D 打印行业中的领先者,提供“从设计到制造”全套解决方案,包括3D打印机、打印材料和云计算按需定制部件;其强大的数字化流程真正把创意带入生活,可选材料包括塑料、金属、陶瓷和食品等,获得专业人士和消费者的一致好评。3DS领先的医疗解决方案包括全套仿真、培训、互动式个人化的手术和患者特定解决方案以及牙科类设备上的应用等。3DS个性化的三维设计和检测产品提供最前沿的采集和触摸技术,成熟的集成式解决方案替代并补充传统方法,数据输入直接打印实物件减小设计新产品的时间和成本。这些解决方案都可用来加快设计、创造、沟 通、原型或产生实物件,助力客户“制造未来”。


规格

ProXTM  300

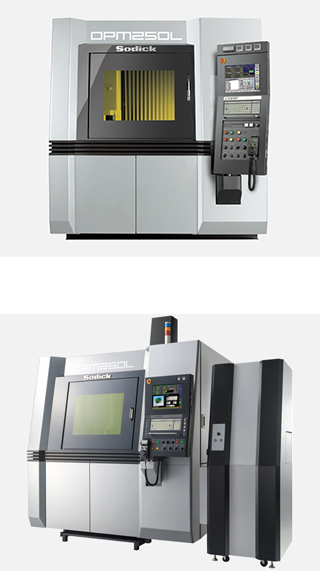

OPM-250L
技术运用

所用模具的制造品质对塑料产品射出成形的成形性能的影响非常大。重要的是模具内的温度控制,用OPM250L制造的模具内部可自由布置3维冷却配管。由此在解决了模具的冷却不均,实现以往模具中无法实现的超短周期的同时,还实现了成形收缩率的最优化。 此外,模具制造的完成时间也可缩短至原来的一半以下。


特点:

沙迪克的直线电机驱动精密金属3D打印机,利用沙迪克集团拥有的全部工序关键技术,提供一站式解决方案。

单工序铣削:

单工序铣削加工是沙迪克新推出的一种全自动加工方法。可用激光照射金属粉末使其熔融,之后再用旋转刀具连续进行至最后加工。尤其是在制造塑料成形品的模具时,仅需要一台本设备即可制造3D冷却管和深肋条等部份的复杂形状。


直线电机驱动:

采用了自主开发制造的高性能直线电机,并采用了无需滚珠螺杆的直接驱动方式。能够半永久地保持无齿隙的正确的轴移动,这是滚珠螺杆方式望尘莫及的。直线电机的特点高响应、高随动性,使高速性能和高精度加工并存。


自制数控装置及专用CAM:

采用本公司自主开发、制造的新型计算机数控装置LN2RP。运用CAD 设计3D 散热管内置模具,并通过CAE进行树脂温度模拟。设计出的CAD 数据读取至专用CAM OS-FLASH转成数控程序后,即可使用OPM250L一站式完成模具制造的工序。


规格:

最大造型物尺寸、宽×深×高(mm)

250*250*250

X軸×Y軸×U軸行程(mm)

260*260*260

主轴Z轴行程(mm)

100

造型箱内部尺寸、宽×深(mm)

290*290

机床尺寸、宽×长×高(mm)

1870*2230*2055(不包括外围装置)

机床重量(kg)

4500(不包括外围装置)

激光振荡器

掺镱光纤激光器

激光波长(nm)

1070

激光最大功率(W)

500

主轴最大转速(min-1)

45000

主轴最大扭矩(Nm)

0.8

ATC刀具数量(本)

16

数控装置

LN2RP
